3R HS Hidrolik 3 Toplu Silindir Makinaları
Hafif ve orta sac, alüminyum veya paslanmaz malzemelerin kıvrılması için çok uygundur. Yuvarlak ve çeşitli çaplarda malzemelerin kıvrılması için çok uygundur. Yan toplar hidrolik piston ile orbital olarak aşağı yukarı hareket etmektedir. Aşırı yüklemeye karşı korunmuştur
VİDEO
TEKNİK TABLO
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. | |||||||||||
MODEL | Kıvırma uzunluğu |
Min. çap= üst top Øx5 katı |
Min. çap= üst top Øx1.5-2 katı |
Min. çap= üst top Øx 5 katı |
Min. çap= üst top Øx1.5-2 katı |
Merkez top çapları Ø |
Yan top çapları Ø |
Motor gücü |
Bükme hızı |
Makina ölçüleri (UxGxY) |
Ağırlık |
mm | mm | mm | mm | mm | mm | mm | kW | m/min.(dk.) | mm | kg | |
3R HS 20-210 |
2050 | 12 | 10 | 10 | 8 | 210 | 190 | 7,5 | 5 | 3400x1200x1300 | 4200 |
3R HS 20-240 |
2050 | 15 | 13 | 13 | 10 | 240 | 220 | 7,5 | 5 | 3400x1300x1450 | 5060 |
3R HS 20-280 |
2050 | 18 | 16 | 16 | 12 | 280 | 260 | 7,5 | 5 | 4100x1400x1550 | 7600 |
3R HS 20-300 |
2050 | 22 | 20 | 20 | 16 | 300 | 280 | 11 | 5 | 4100x1500x1550 | 8100 |
3R HS 25-210 |
2550 | 10 | 8 | 8 | 6 | 210 | 190 | 7,5 | 5 | 3900x1200x1300 | 4570 |
3R HS 25-240 |
2550 | 12 | 10 | 10 | 8 | 240 | 220 | 7,5 | 5 | 3900x1300x1450 | 5670 |
3R HS 25-280 |
2550 | 15 | 13 | 13 | 10 | 280 | 260 | 7,5 | 5 | 4600x1400x1550 | 7720 |
3R HS 25-300 |
2550 | 18 | 16 | 16 | 12 | 300 | 280 | 11 | 5 | 4600x1500x1550 | 9100 |
3R HS 30-210 |
3100 | 7 | 6 | 6 | 4 | 210 | 190 | 7,5 | 5 | 4450x1200x1300 | 5205 |
3R HS 30-240 |
3100 | 10 | 8 | 8 | 6 | 240 | 220 | 7,5 | 5 | 4450x1300x1450 | 6600 |
3R HS 30-280 |
3100 | 12 | 10 | 10 | 8 | 280 | 260 | 7,5 | 5 | 5150x1400x1550 | 8370 |
3R HS 30-300 |
3100 | 15 | 13 | 13 | 10 | 300 | 280 | 11 | 5 | 5150x1500x1550 | 9900 |
Sac kıvırma kapasiteleri 260 N/mm² sac akma mukavemetine göre verilmiştir. Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir. |

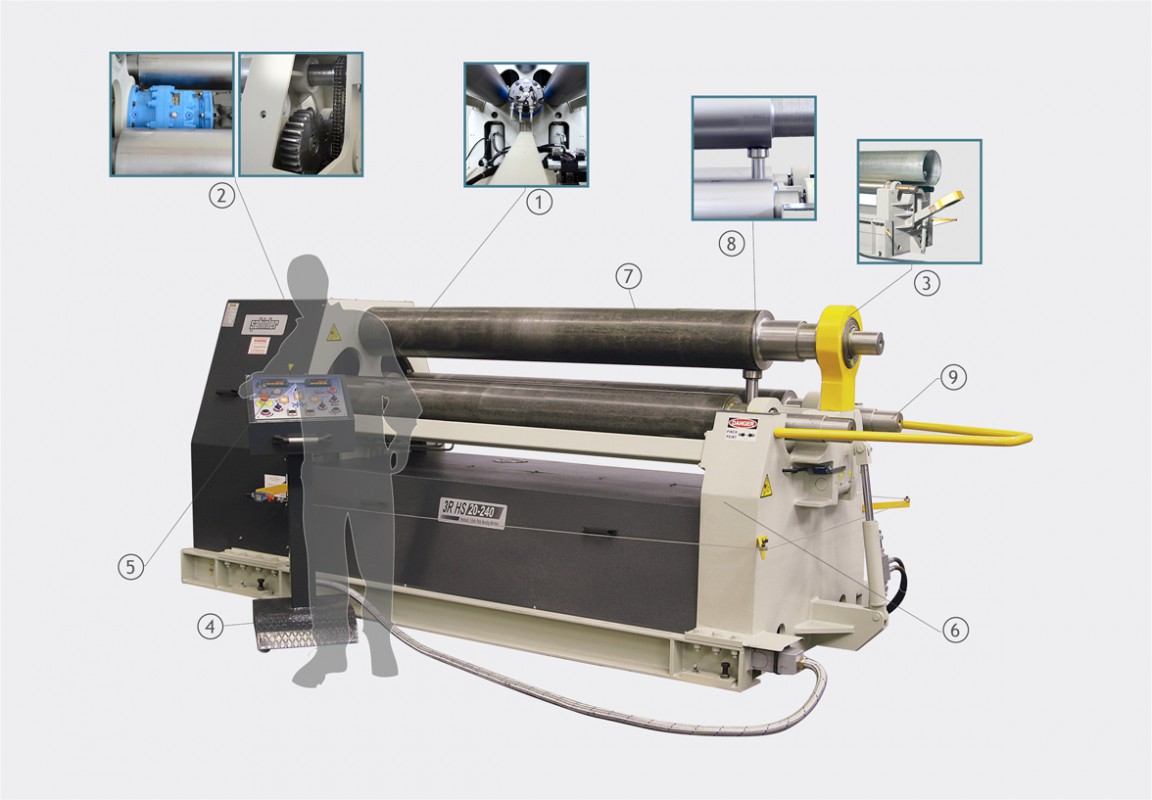

STANDART ÖZELLİKLER
- Hafif ve orta sac, alüminyum veya paslanmaz malzemelerin kıvrılması için çok uygundur
- Yuvarlak ve çeşitli çaplarda malzemelerin kıvrılması için çok uygundur

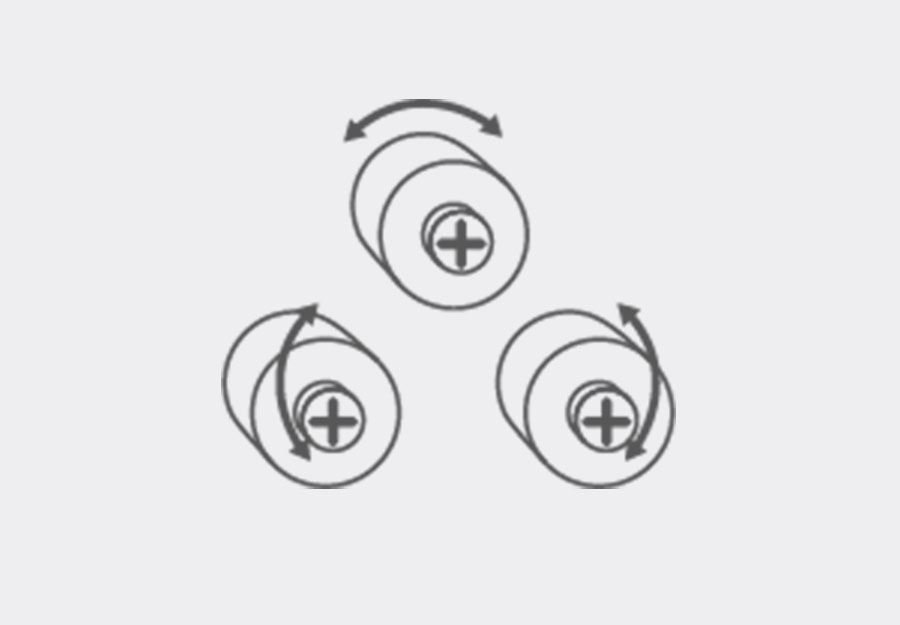

- 1Yan toplar hidrolik piston ile orbital olarak aşağı yukarı hareket etmektedir
- Aşırı yüklemeye karşı korunmuştur
- 2Tek Planet redüktör + dişli sistemi ile beraber 3 top tahriklidir.
- 3Hidrolik açılan kafa sayesinde kıvrılan parça kolayca çıkarılır
- 4Hareketli kumanda panosu ile çok kolay kullanım
- 5İki adet dijital gösterge ile alt topların pozisyonu kolayca okunur
- 6Kaynaklı çelik konstrüksiyon gövde
- 7SAE 1050 (CK 45-50) indüksiyonla sertleştirilmiş, sıcak hadde çelik miller
- 8Rulmanlı konik kıvırma sistemi
- Millerin paralel hareketi için hidrolik dengeleme sistemi
- 9Profil – boru kıvırma topları takabilmek için uzatılmış mil uçları

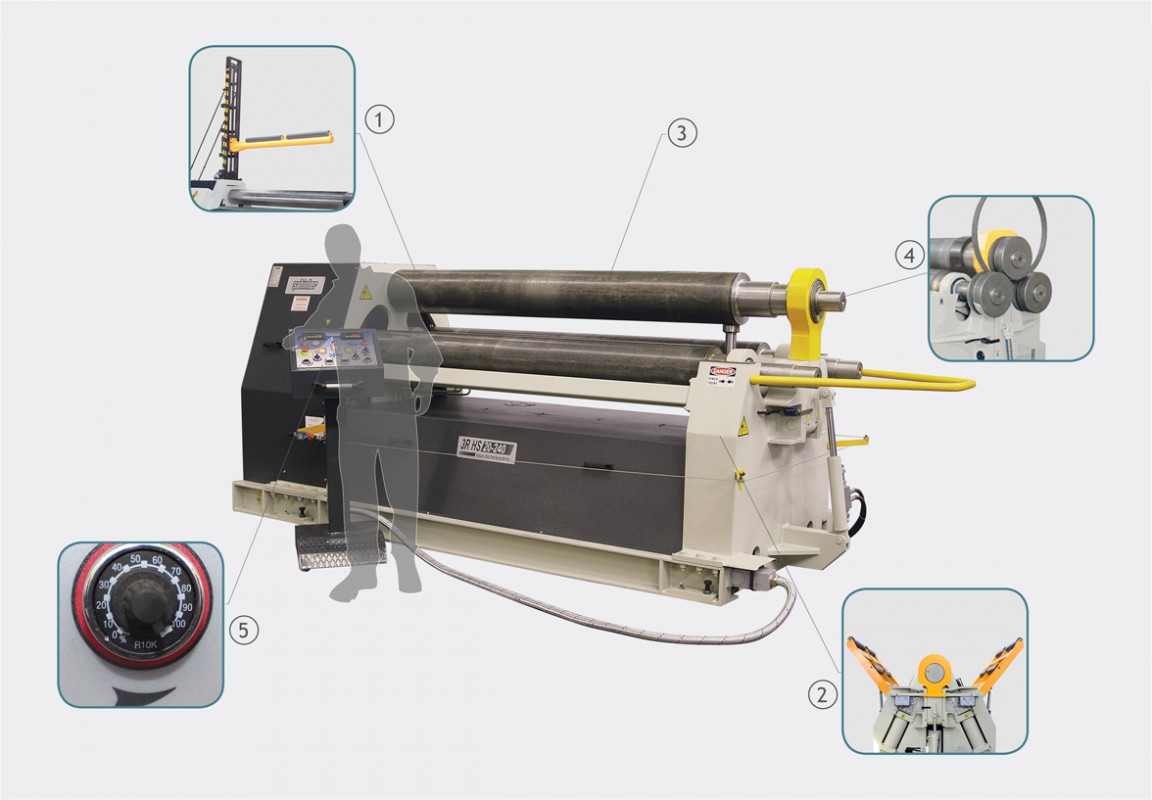

OPSİYONEL ÖZELLİKLER
- 1Büyük çap kıvırmada destek için üst vinç (asansör)
- 2Büyük çap kıvırmada destek için hidrolik yan dayamalar
- 3Özel işler için taşlanmış ve parlatılmış toplar
- 4Profil kıvırmak için vals topları
- 5Kademesiz hidrolik hız ayarı
- Millerin paralel hareketi için elektronik dengeleme sistemi
