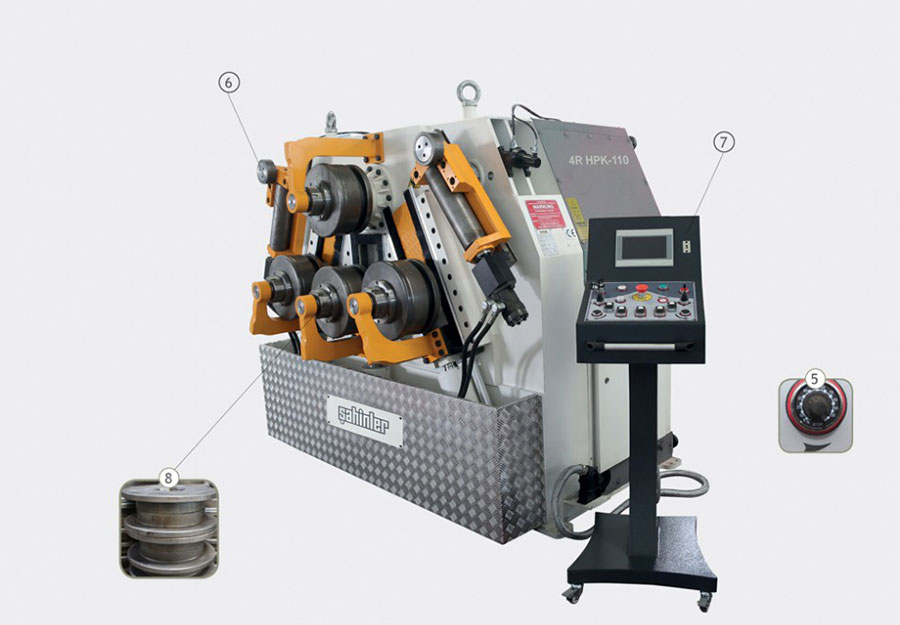

4R HPK 110 Profil ve Boru Kıvırma Makinası

3 Eksenli Hidrolik Yan Dayamalar Standarttır

İşlemlerde çok daha kısa düz kenarlar. Boru ve Alüminyum profillerde çok daha başarılı kıvırma operasyonu. Geniş mesafeli yan toplar ve buna bağlı olarak büyük çaplarda daha yüksek kapasite imkanı. NC kontrol ünitesi ile daha yüksek verim. Özel uygulamalar için daha fazla aparat ve aksesuar imkanı.

		4R HPK 110
No.	Profil Tipi	Ölçüler	Kıv. Çapı	Açıklama
1		100×20 30×10	800 400	Standart Valsler
2		200×30 160×35 80×5	1200 800 400	Standart Valsler
3		60×60 15×15	750 400	Standart Valsler
4		Ø 75 Ø 15	800 450	Özel Valsler
5		Ø 125×2,5 Ø 15×1	1400 450	Özel Valsler
6		Ø 4”x6,02 Ø 1/2”x2,77	1000 450	Özel Valsler
7		100x40x4 25x15x2	1300 450	Özel Valsler
8		80×5 25×2	1500 450	Özel Valsler
9		100x100x12 40x40x4	1000 700	Özel Valsler
10		100x100x10 40x40x4	1000 550	Özel Valsler
11		100×11 30×4	1000 400	Standart Valsler
12		90×10 30×4	1000 400	Standart Valsler
13		100×11 30×4	1000 400	Özel Valsler
14		UPN 180 UPN 30	900 400	Standart Valsler*
15		UPN 180 UPN 30	1000 400	Standart Valsler*
16		IPN 180 IPN 80	1000 400	Özel Valsler*
* Özel pul gerekebilir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir. Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

MODEL		4R HPK 110
Vals mil çapı	mm	110
Vals topu çapları	mm	320
Mil Uzunlukları	mm	200
Kıvırma Hızı	d/dk rpm	4,98
Tahri̇kli̇ top adedi	ad./pcs.	3
Yan dayama eksen adedi	ad./pcs.	3
Motor gücü	kW	7,5
Maki̇na ağırlığı (Standart)	kg	4500
Maki̇na ölçüleri ̇(UxGxY)	mm	2000x1700x1250
Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

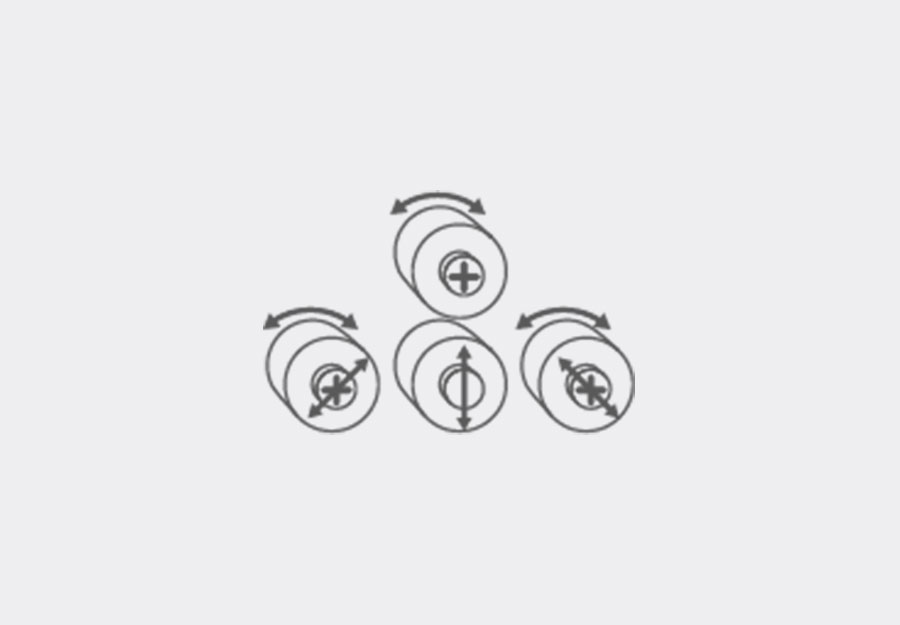

4 Top kıvırma

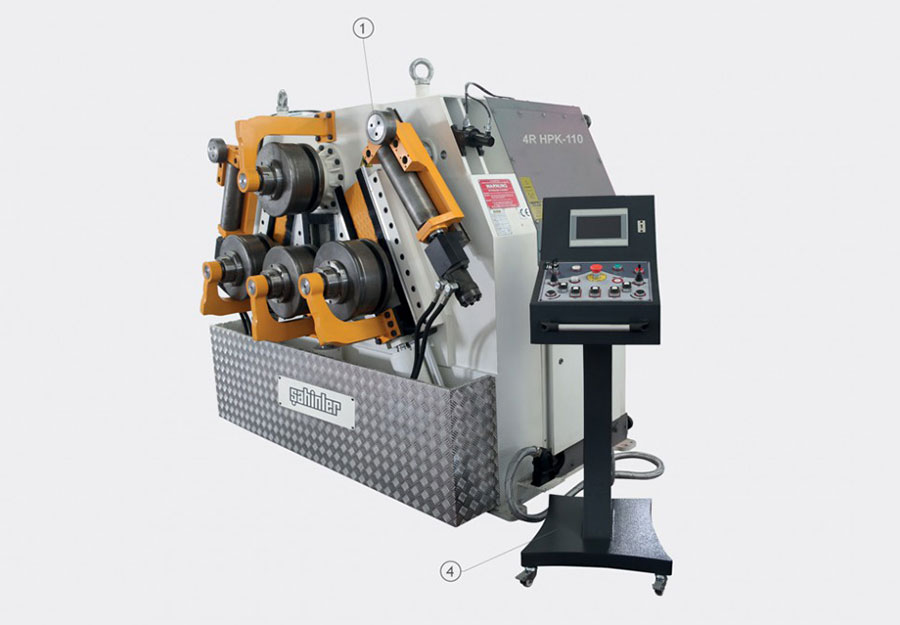

1 Çelik konstrüksiyon gövde

90 ve 110 Çaplı modellerde 3 Top Tahrik, 70 Çaplı modelde 2 Top tahriklidir

Yüksek dirençli sertleştirilmiş, parlatılmış miller

Standart toplar (4’lü 1 takım). Toplar sertleştirilmiş ve kaplanmıştır.

2 Alt ve yan miller hidrolik olarak aşağı-yukarı hareketli

Yatay ve dikey çalışma pozisyonu

3 70 çaplı Modelde 1+1 eksenli, 90 ve 110 çaplı modellerde 3+3 Eksenli yan dayamalar

4 Hareketli kumanda paneli

Kullanma kılavuzu
