4R HPK 70 Profil ve Boru Kıvırma Makinası

		4R HPK 70
No.	Profil cinsi	Ölçüler	Kıv. çapı	Açıklama
1		60×10 20×5	500 250	Standart Valsler
2		80×20 50×5	500 250	Standart Valsler
3		32×32 12×12	400 250	Standart Valsler
4		Ø 35 Ø 10	350 250	Özel Valsler
5		Ø 60×2 Ø 15×1,5	600 200	Özel Valsler
6		Ø 2”x3,91 Ø 1/2”x2,77	400 200	Özel Valsler
7		50x25x3 20x15x2	450 250	Özel Valsler
8		45×3 20×2	600 300	Özel Valsler
9		60x60x6 30x30x4	650 350	Özel Valsler
10		50x50x5 30x30x4	550 350	Özel Valsler
11		60×7 20×3	550 250	Standart Valsler
12		50×6 20×3	500 250	Standart Valsler
13		60×70 20×3	500 250	Özel Valsler
14		UPN 80 UPN 30	600 250	Standart Valsler*
15		UPN 65 UPN 30	600 250	Standart Valsler*
16		IPN 80	600	Özel Valsler*
* Özel pul gerekebilir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir. Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

MODEL		4R HPK 70
Vals mil çapı	mm	70
Vals topu çapları	mm	200
Mil Uzunlukları	mm	150
Kıvırma Hızı	d/dk rpm	8
Tahri̇kli̇ top adedi	ad./pcs.	2
Yan dayama eksen adedi	ad./pcs.	1
Motor gücü	kW	3
Maki̇na ağırlığı (Standart)	kg	1400
Maki̇na ölçüleri ̇(UxGxY)	mm	1200x1100x800
Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir.

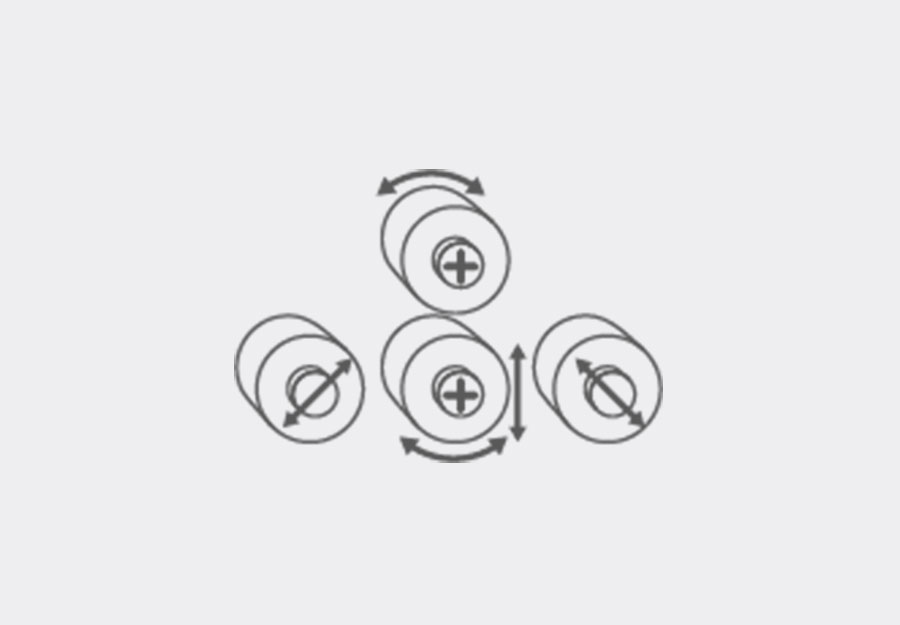

4 Top kıvırma

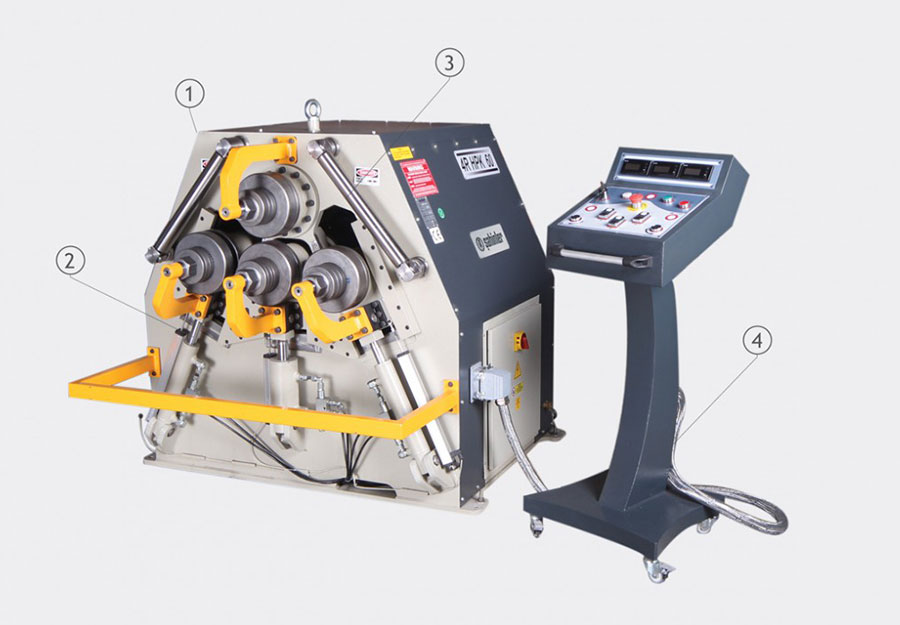

1 Çelik konstrüksiyon gövde, 90 ve 110 Çaplı modellerde 3 Top Tahrik, 70 Çaplı modelde 2 Top tahriklidir

Yüksek dirençli sertleştirilmiş, parlatılmış miller

Standart toplar (4’lü 1 takım)

Toplar sertleştirilmiş ve kaplanmıştır.

2 Alt ve yan miller hidrolik olarak aşağı-yukarı hareketli

Yatay ve dikey çalışma pozisyonu

3 70 çaplı Modelde 1+1 eksenli, 90 ve 110 çaplı modellerde 3+3 Eksenli yan dayamalar

4 Hareketli kumanda paneli

Kullanma kılavuzu
