HPK 100 Profil ve Boru Kıvırma Makinası
Özellikle HPK 80 modeline benzer ancak artık bir adet 7,5KW’lık elektrik motoru vardır. Bu modelde tek elektrik motorundan üretilen güç ve yağ basıncına valfler yön vererek önce redüktöre ardından da göbek dişlisine hareket olarak aktarılır.

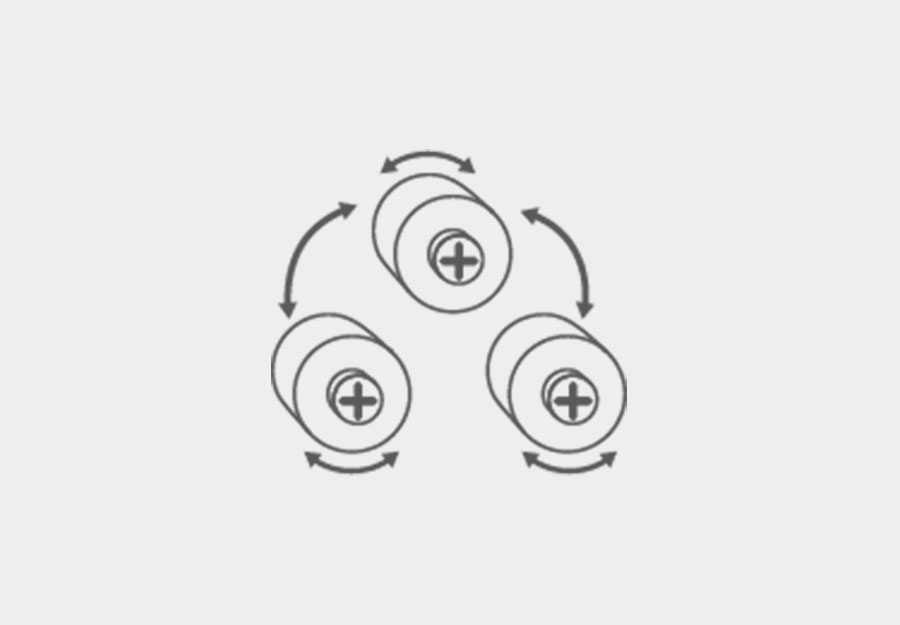

Burada tek zincir ile üst topun dönüş hareketi gerçekleşirken buna bağlı dişlilerle de yan toplara da tahrik verilir. Üst top sabit kalırken, yan toplar aşağı-yukarı eksenli bir hareket etmektedir. Kademesiz hız ayarı opsiyonel olarak eklenebilir, makinenin standardında yine HPK 80’de olduğu gibi setskur ve balatadan oluşan bir mekanizme üst mile monte edilmiştir.
Standart manuel yan dayamalar 3 eksenlidir, el yordamıyla sağa-sola , yukarı-aşağı ve ileri-geri hareket eder. 2 adet dijital gösterge pistonların yukarı-aşağı hareketini 0.1 hassasiyet ile sayar ve topların kesme noktasını ayarlamaya yarar.
HPK 100 | ||||
No. | Profil cinsi | Ölçüler | Kıv. çapı | Açıklama |
1 | 100×20 30×10 |
800 400 |
Standart valsler | |
2 | 200×30 160×35 80×5 |
1200 800 400 |
Standart valsler | |
3 | 60×60 15×15 |
750 400 |
Standart valsler | |
4 | Ø 75 Ø 15 |
800 450 |
Özel valsler | |
5 | Ø 125×2,5 Ø 15×1 |
1400 450 |
Özel valsler | |
6 | Ø 4”x4,5 Ø 1/2”x2,77 |
1000 450 |
Özel valsler | |
7 | 100x40x4 25x15x2 |
1300 450 |
Özel valsler | |
8 | 80×5 25×2 |
1500 450 |
Özel valsler | |
9 | 100x100x12 40x40x4 |
1000 700 |
Özel valsler | |
10 | 100x100x10 40x40x4 |
1500 550 |
Özel valsler | |
11 | 100×11 30×4 |
1000 400 |
Standart valsler | |
12 | 90×10 30×4 |
1000 400 |
Standart valsler | |
13 | 100×11 30×4 |
1000 400 |
Özel valsler | |
14 | UPN 180 UPN 30 |
900 400 |
Standart valsler* | |
15 | UPN 180 UPN 30 |
1000 400 |
Standart valsler* | |
16 | IPN 180 IPN 80 |
1000 400 |
Özel valsler* | |
17 | HEA 120 HEB 100 |
1000 1200 |
Özel valsler* | |
* Özel pul gerekebilir / ** Özel aparat gereklidir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir. |
MODEL | HPK 100 | |
Vals milleri çapı | Ømm | 100 |
Vals topu çapları | Ømm | 315 |
Çalışma hızı | m/min | 7 |
Motor gücü | kW | 7. 5 |
Uzunluk | mm | 2000 |
Genişlik | mm | 1450 |
Yükseklik | mm | 1700 |
Ağırlık | kg | 3650 |
Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir. |

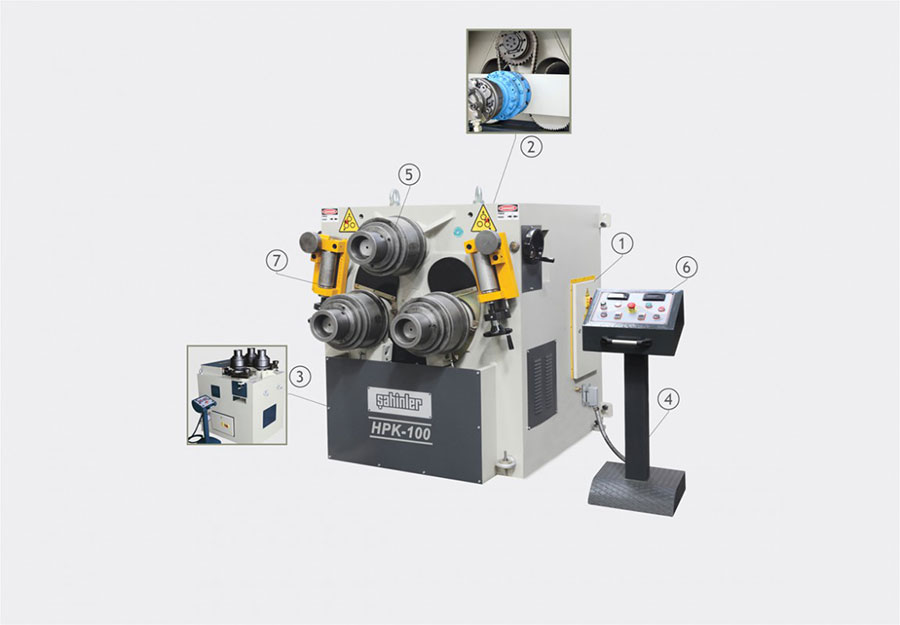

- Çelik konstrüksiyon kaynaklı gövde
- Tek planet redüktör, hidromotor ve dişli sistemi ile beraber 3 top tahriklidir
- Yatay ve dikey çalışma pozisyonu
- Gövdeden ayrı hareketli kumanda panosu
- Sertleştirilmiş standart vals topları
- Özel yüksek mukavemetli malzemeden sertleştirilmiş ve taşlanmış miller
- Dijital göstergeler (2 adet)
- 3 yöne hareketli mekanik manuel yan dayamalar

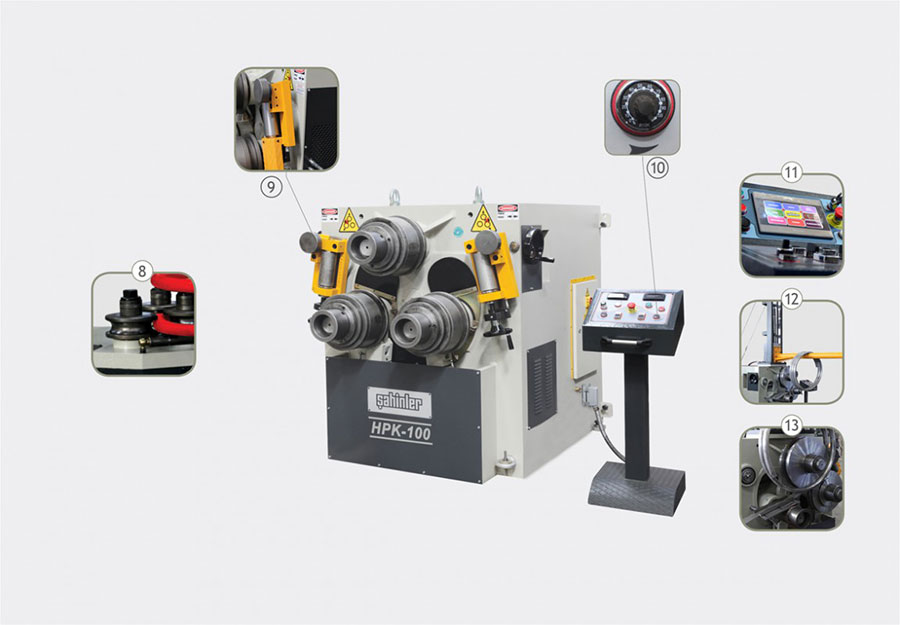

8 Boru ve profil kıvırma vals topları
9 Hidrolik hareketli yan dayamalar (3 eksenli)
10 Kademesiz hız ayar sistemi
11 NC kumanda ile otomasyon
12 Spiral Kıvrımlar için Opsiyonel Üst Vinç
13 Opsiyonel Yarım Boru Kıvırma Aparatı
