HPK 50 Hidrolik Profil ve Boru Kıvırma Makinaları

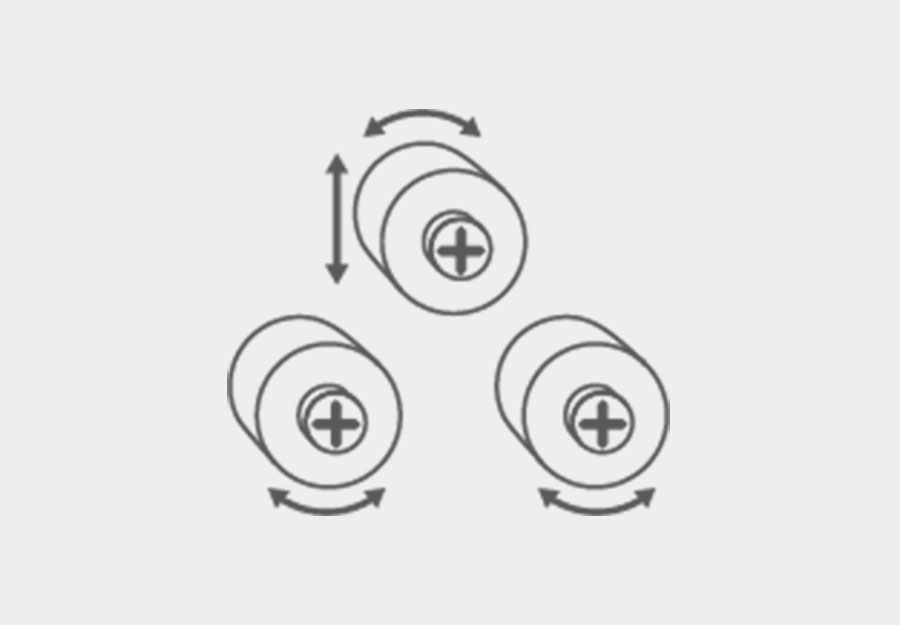

Bu modeller, PK makinalarının çalışma prensiplerine sahiptir, ancak çok daha gelişmiş donanımları vardır. 1,5KW’lık redüktörlü frenli elektromotordan çıkan güç direkt olarak dişli sistemine aktarılır ve bu dişli sistemi ile üç topa aynı anda tahrik kazandırılır. Bu noktada yine üst milde balatalı emniyet sistemi vardır. Üst top, makinanın tepesinde konumlandırılan piston sayesinde Y ekseninde kızaklama sistemi içerisinde hareket eder, aynı zamanda dişlilerden gelen güç ile kendi etrafında döner.
Üst topun kursu 110mm kadardır. Yan toplar sabit olup yalnızca kendi etraflarında dönerler, toplar arası açıklık 145mm’dir. Topların sağa-sola dönüşü ayak pedalı üzerinden yapılır, pedalın üst kısmında yer alan panelden ise üst topun aşağı-yukarı hareketi sağlanır. Opsiyonel olarak mekanik yan dayamalar monte edilebilir. Yine opsiyonel olarak merdiven aparatı denilen donanım parçası sağ topun üstüne monte edilerek, merdiven korumalıklarında yer alan profillerin kıvrımında kullanılabilir.
Ayrıca makine komple yatırılarak yatay çalışma pozisyonuna getirilebilir. Dijital göstergeler ile üst topun pozisyonu okunabilir ve kesme noktası ayarlanabilir.
HPK 50 | ||||
No. | Profil cinsi | Ölçüler | Kıv. çapı | Açıklama |
1 | 60×10 20×10 |
600 300 |
Standart valsler | |
2 | 100×15* 50×10 |
600 300 |
Standart valsler | |
3 | 35×35 15×15 |
600 300 |
Standart valsler | |
4 | Ø 35 Ø 20 |
600 300 |
Özel valsler | |
5 | Ø 70×2 Ø 25×1,5 |
1200 400 |
Özel valsler | |
6 | 2”x2,9 1/2”x2,3 |
1000 300 |
Özel valsler | |
7 | 70x30x3 30x15x2 |
1500 400 |
Özel valsler | |
8 | 50×3 20×2 |
1600 400 |
Özel valsler | |
9 | 50x50x6 30x30x3 |
600 400 |
Özel valsler | |
10 | 50x50x6 30x30x3 |
900 600 |
Özel valsler | |
11 | 60×7 30×4 |
600 400 |
Standart valsler | |
12 | 60×7 30×4 |
700 400 |
Standart valsler | |
13 | 60×7 30×4 |
700 400 |
Standart valsler | |
14 | UPN 80 UPN 30 |
800 400 |
Özel valsler* | |
15 | UPN 80 UPN 30 |
1200 600 |
Standart valsler* | |
* Özel pul gerekebilir / ** Özel aparat gereklidir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir. |

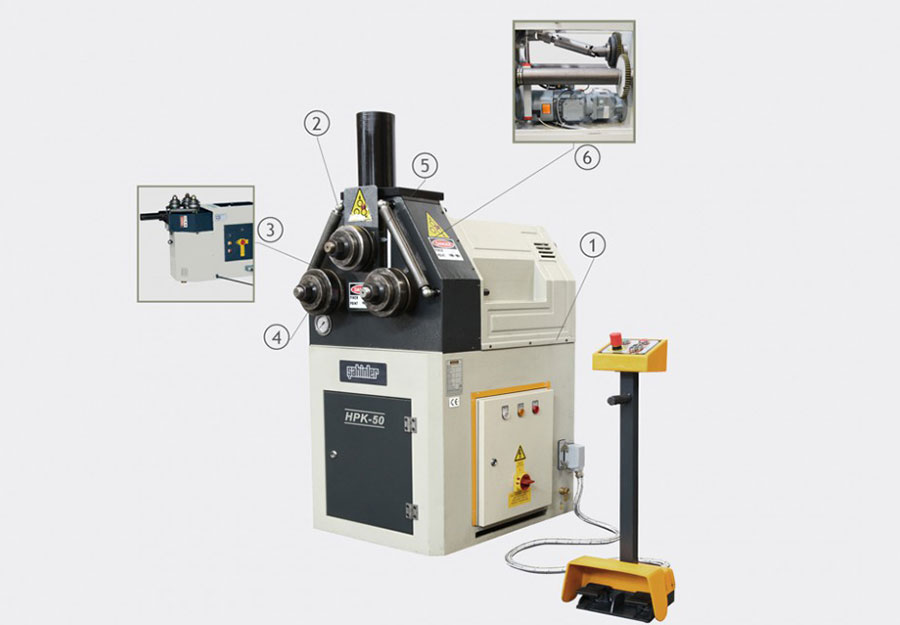

- Çelik konstrüksiyon gövde
- Her 3 top motor tahriklidir
- Sertleştirilmiş özel çelik miller
- Hidrolik hareketli üst top
- Yatay ve dikey çalışma pozisyonu
- Standart vals takımı
- Yan dayamalar
- Frenli motor ile hassas büküm
- Gövdeden ayrı hareketli kumanda panosu

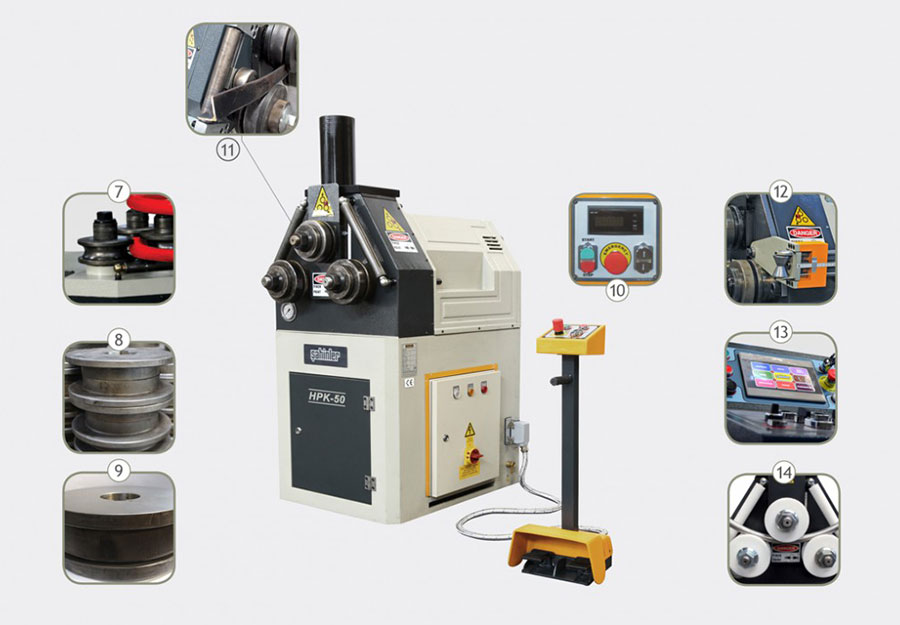

- Boru bükme valsleri
- Özel profil bükme valsleri
- Köşebent bükme valsleri
- Dijital gösterge
- Özel köşebent yan dayamaları
- Opsiyonel merdiven kıvırma aparatı
- NC kontrol
- Alüminyum ve paslanmaz kıvırmak için özel plastik delrin vals topları
