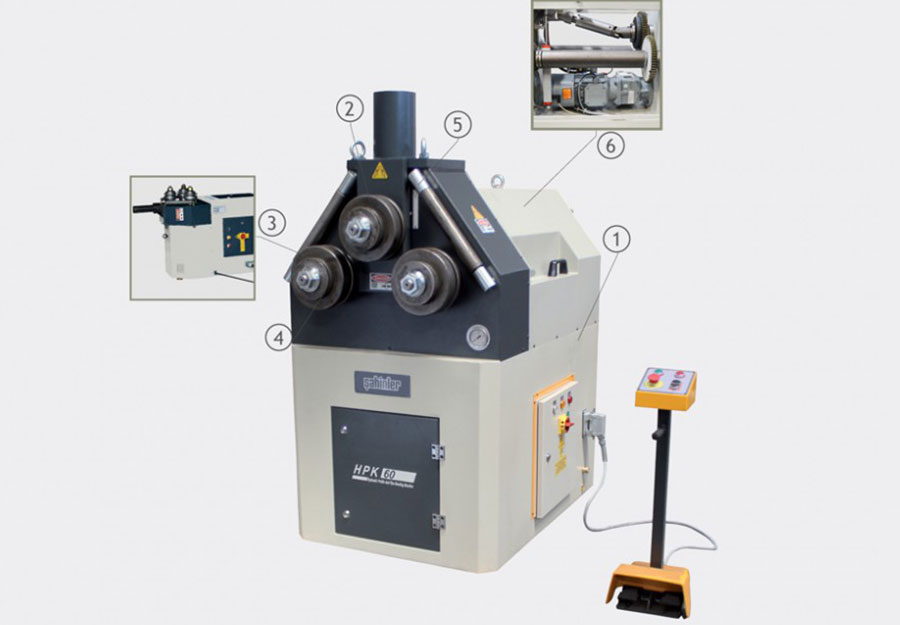

HPK 60 Profil ve Boru Kıvırma Makinası

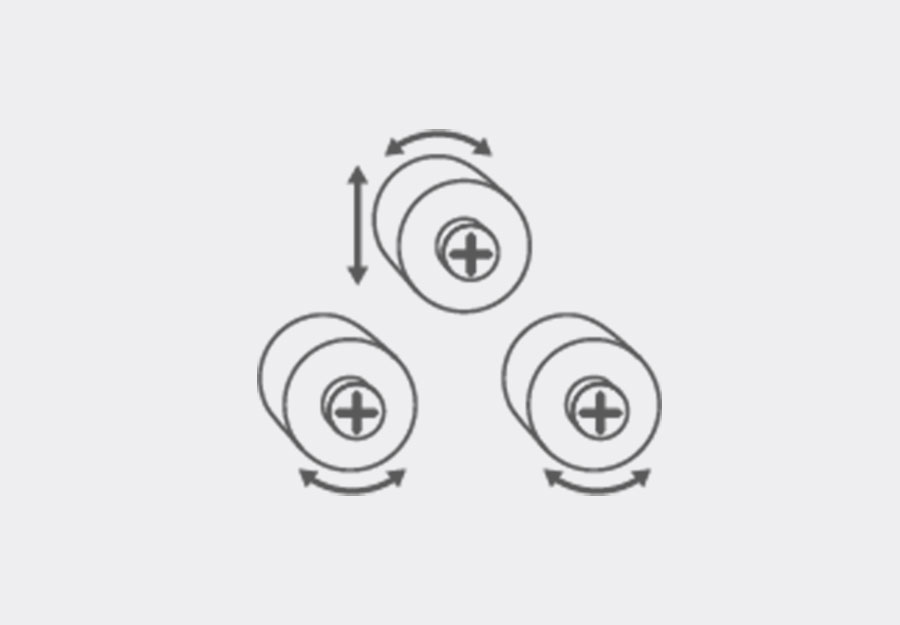

Bu modeller, PK makinalarının çalışma prensiplerine sahiptir, ancak çok daha gelişmiş donanımları vardır. 1,5KW’lık redüktörlü frenli elektromotordan çıkan güç direkt olarak dişli sistemine aktarılır ve bu dişli sistemi ile üç topa aynı anda tahrik kazandırılır. Bu noktada yine üst milde balatalı emniyet sistemi vardır. Üst top, makinanın tepesinde konumlandırılan piston sayesinde Y ekseninde kızaklama sistemi içerisinde hareket eder, aynı zamanda dişlilerden gelen güç ile kendi etrafında döner.
Üst topun kursu 110mm kadardır. Yan toplar sabit olup yalnızca kendi etraflarında dönerler, toplar arası açıklık 145mm’dir. Topların sağa-sola dönüşü ayak pedalı üzerinden yapılır, pedalın üst kısmında yer alan panelden ise üst topun aşağı-yukarı hareketi sağlanır. Opsiyonel olarak mekanik yan dayamalar monte edilebilir. Yine opsiyonel olarak merdiven aparatı denilen donanım parçası sağ topun üstüne monte edilerek, merdiven korumalıklarında yer alan profillerin kıvrımında kullanılabilir.
Ayrıca makine komple yatırılarak yatay çalışma pozisyonuna getirilebilir. Dijital göstergeler ile üst topun pozisyonu okunabilir ve kesme noktası ayarlanabilir.
HPK 60 | ||||
No. | Profil cinsi | Ölçüler | Kıv. çapı | Açıklama |
1 | 80×20 40×10 |
1200 400 |
Standart valsler | |
2 | 120×25* 50×10 |
600 400 |
Standart valsler | |
3 | 50×50 20×20 |
800 400 |
Standart valsler | |
4 | Ø 50 Ø 20 |
800 400 |
Özel valsler | |
5 | Ø 100×2 Ø 60×2 |
1600 500 |
Özel valsler | |
6 | 3”x3,2 1”x2,6 |
1600 500 |
Özel valsler | |
7 | 80x40x3 40x20x2 |
1400 500 |
Özel valsler | |
8 | 70×3 40×2 |
1600 500 |
Özel valsler | |
9 | 70x70x7 40x40x5 |
1000 500 |
Özel valsler | |
10 | 70x70x7 40x40x5 |
1200 600 |
Özel valsler | |
11 | 80×9 40×5 |
1000 400 |
Standart valsler | |
12 | 80×9 40×5 |
1200 500 |
Standart valsler | |
13 | 80×9 40×5 |
1000 400 |
Standart valsler | |
14 | UPN 100 UPN 60 |
800 500 |
Özel valsler* | |
15 | UPN 100 UPN 60 |
1200 600 |
Standart valsler* | |
* Özel pul gerekebilir / ** Özel aparat gereklidir Kapasiteler 260 N/mm² sac akma mukavemetine göre verilmiştir Teknik bilgilerde önceden haber vermeden değişiklik yapılabilir |
- Çelik konstrüksiyon gövde
- Her 3 top motor tahriklidirSertleştirilmiş özel çelik miller
- Hidrolik hareketli üst top
- Yatay ve dikey çalışma pozisyonu
- Standart vals takımı
- Yan dayamalar
- Frenli motor ile hassas büküm
- Gövdeden ayrı hareketli kumanda panosu
- Boru bükme valsleri
- Özel profil bükme valsleri
- Köşebent bükme valsleri
- Dijital gösterge
- Özel köşebent yan dayamaları
- Opsiyonel merdiven kıvırma aparatı
- NC kontrol
- Alüminyum ve paslanmaz kıvırmak için özel plastik vals topları
